简易介绍

Simple Introduction

显微镜在阴极荧光（Cathodoluminescence, CL）检测中扮演着至关重要的角色，阴极荧光是指高能电子束轰击样品表面时，激发样品内部微观分子产生固有荧光效应的现象。蔡司显微系统依托自研低色散光学光路与高灵敏度成像组件，完整收集、解析荧光光辐射信号，能够直观呈现传统光学显微镜下难以观察到的纹理、成分变化、生长环带及晶体缺陷等微观信息，成像信噪比、色彩还原度具备稳定优势。

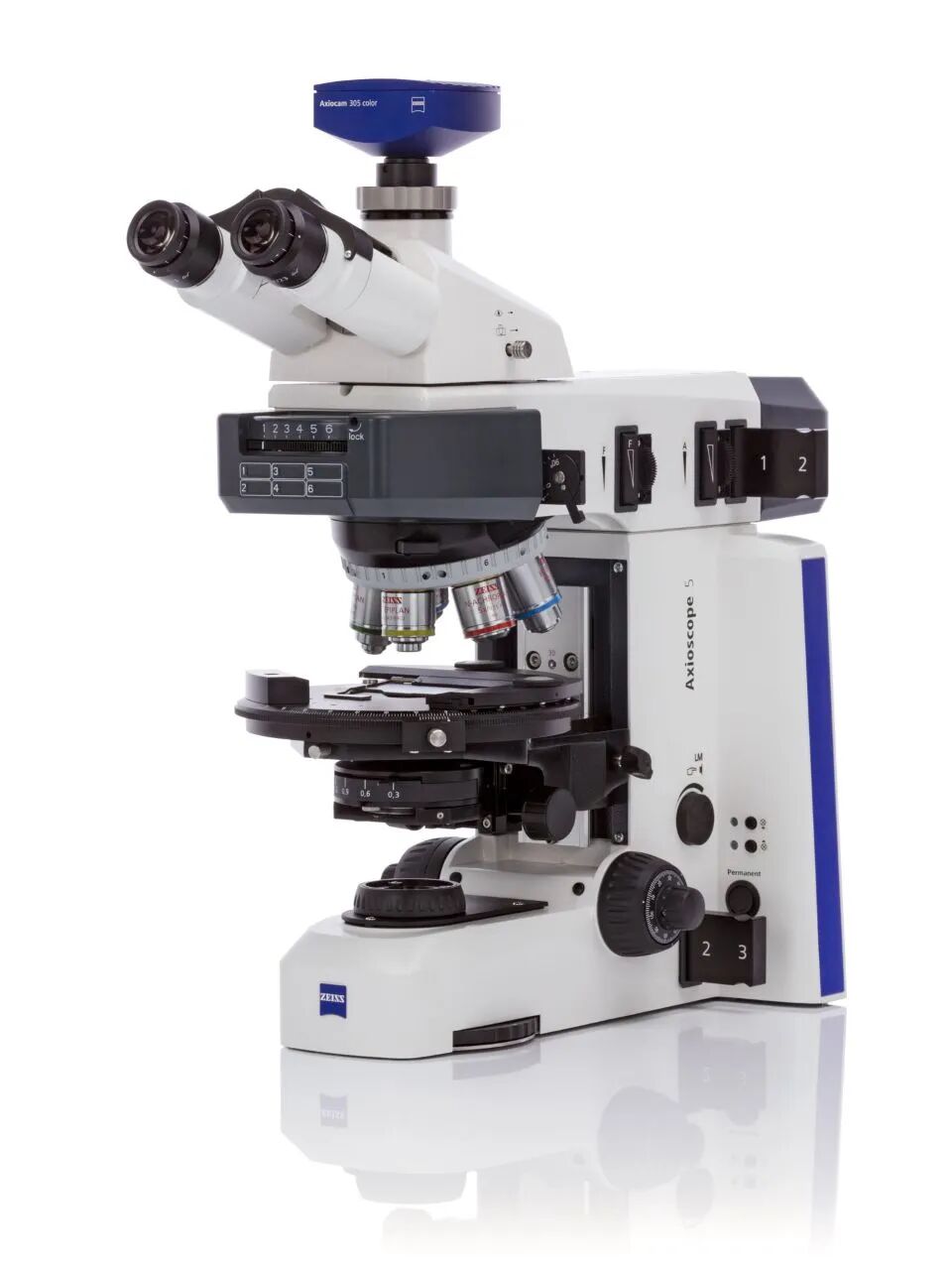

蔡司研究级偏光显微镜可搭载原厂适配光学阴极荧光附件，整套设备由北京普瑞赛司仪器有限公司提供配套落地、调试与技术服务，是地矿实验室开展 CL 观测的主流标准化设备。

一

工作原理介绍

Introduction to How It Works

根据激发光源和成像方式的不同，显微镜在阴极荧光检测中的应用主要分为以下几种类型：

PART.01

光学阴极荧光显微镜（Optical-CL）

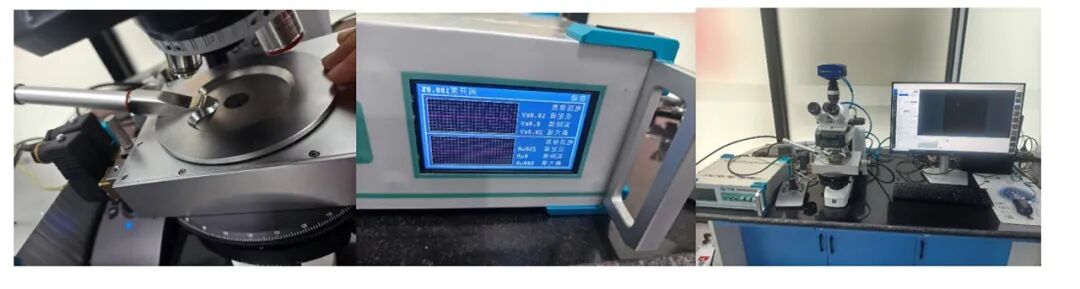

光学阴极荧光系统通常作为光学显微镜的标准化拓展附件，利用静止的散焦电子束轰击样品。蔡司配套 CL 激发源采用稳定加热灯丝设计，输出电子束平稳、发光信号采集强度高，能够完整捕捉矿物中短暂的发光现象；搭配蔡司 Axiocam 系列科研相机，微弱荧光信号也可清晰成像。

PART.02

阴极荧光（CL）基础原理

高能电子束轰击样品，激发晶格缺陷、稀土 / 过渡金属杂质产生电子 - 空穴复合辐射可见光，发光颜色、强度、环带形态直接反映微量元素、晶格缺陷、生长分带、蚀变损伤等常规光学显微镜无法观察的微观信息。蔡司 ZEN 专业图像软件可对 CL 图像进行灰度、色彩定量分析，实现荧光特征数字化存档。

PART.03

应用特点

光学-CL主要用于岩石薄片的岩矿鉴定，探究石英、长石、方解石等透明矿物的形成期次和生长机制。蔡司全系偏光显微镜均可无损加装 CL 模块，无需改造主机光路，兼顾实验室原有岩相观测需求，一机多用。

二

协同核心作用

Core role of collaboration

普通阴极荧光仅能采集发光彩色图像；蔡司一体化偏光显微平台可在同一视场无位移快速切换单偏光、正交偏光、阴极荧光三种观测模式，配套服务由北京普瑞赛司仪器提供装机培训与光路校准，实现：

1.偏光先完成矿物 / 物相光学定性（双折射、干涉色、消光、晶形、解理）；

2.同步切换 CL 模式获取发光特征；

3.两种图像精准配准，建立光学光性 — 阴极发光特征一一对应关系，解决单一 CL 无法区分相似矿物、无法判定晶体光学属性的痛点。

配套起偏器、检偏器、1/4 波片可进一步解析偏振态阴极荧光，用于各向异性晶体、光子纳米结构、半导体外延层应力分析。

三

案例分析

Case Analysis

磷灰石

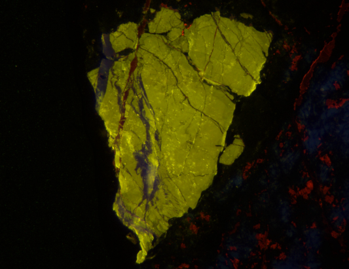

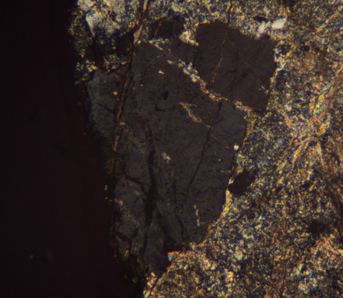

依托蔡司系统多模式联动成像能力，CL 图中清晰高亮的黑色裂隙，是晶体受到构造应力或快速不均匀冷却产生破裂的直接证据。这些裂隙是后期流体渗透的潜在通道。在偏光下，这些裂隙可能因消光或与主矿物光学性质相似而难以辨认，蔡司 CL 高对比度成像可完整凸显细微构造痕迹。

可视化成分分区与生长过程：

● 整体均一的黄绿色调：表明这颗磷灰石在主体生长阶段，其岩浆房或热液体系中的微量元素（特别是主导黄绿色发光的 Mn²⁺）浓度和结晶物理化学条件相对稳定，没有发生剧烈的成分震荡，因此没有形成明显的振荡环带。蔡司镜头均匀的色彩还原能力，可精准识别微弱荧光色差，捕捉细微成分差异。

● 刻画矿物 - 基质反应关系：磷灰石颗粒边缘与发光性截然不同的基质（红色区域）接触边界清晰，表明二者是平衡共存或反应有限。基质中的红色荧光区域很可能对应富钾长石（如微斜长石），因为钾长石中的 Fe³⁺等缺陷中心常导致其 CL 呈红色。这直观展示了不同矿物相在 CL 下的 “指纹” 差异。

这种鲜明的对比，使得在复杂基质中精准定位和测量磷灰石变得非常容易，依托蔡司图像标记功能，可直接在 CL 图圈定目标颗粒，为后续的原位微区分析（如 U-Pb 定年、稀土元素分析）提供精确的导航点位。

热液脉体流体

偏光显微镜定义了岩石的 “骨架” 和 “器官”（矿物组成与结构），而阴极发光则解读了它的 “血液循环系统”（流体活动）和 “生长日记”（生长历史）。在矿床学、岩石学及构造热年代学等研究中，将二者结合，是从静态描述迈向动态过程分析的关键。

阴极发光（CL）相比传统偏光显微镜的三大核心优势：

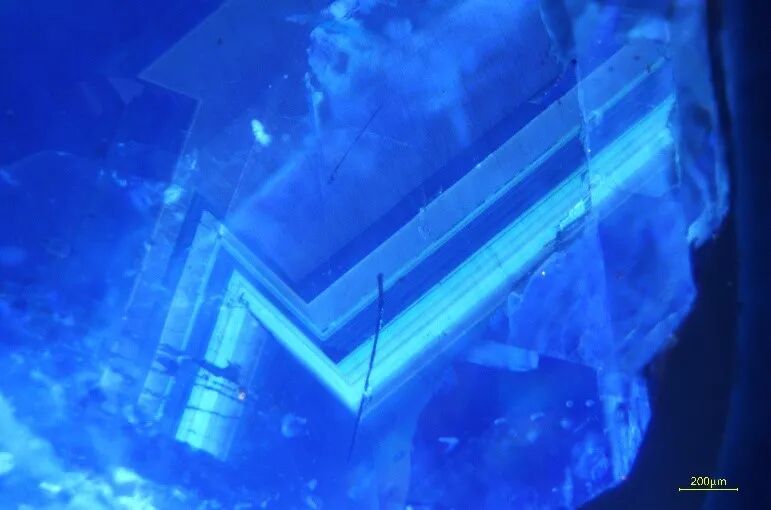

● 揭示生长历史与世代：CL 能显示矿物的生长环带、振荡构造和不同世代，就像树木的年轮，记录了矿物生长环境的细微变化（如温度、流体成分波动），而偏光镜只能看到最终的晶体形态；蔡司电动载物台支持序列自动成像，完整记录晶体环带全貌。

● 可视化 “不可见” 的结构：CL 能清晰地显示后期流体活动的痕迹，如愈合的微裂隙、溶蚀交代前沿和渗透网络。这些是理解成矿流体运移路径和蚀变过程的关键，在偏光下常因矿物光学性质相似而无法分辨；蔡司低杂散光光路保障微弱流体脉清晰显现。

● 关联成分与成因：CL 发光的颜色和强度直接与矿物中微量元素的种类、价态及晶格缺陷相关。通过蔡司 ZEN 软件在 CL 图像圈定不同区域，可以指导后续的微区成分分析（如电子探针、激光剥蚀 ICP-MS），实现形貌观察与成分分析的精确定位关联，从而将 “结构” 与 “成分” 及 “成因” 三者紧密联系起来。

红色与亮红色网络交织在暗色背景上的结构，蕴含了极为丰富的历史信息，而这在偏光图中是完全“隐形”的：

● 揭示生长环带与世代：CL图中颜色均匀的区域，代表一次连续的晶体生长。而颜色突变或呈现环带的区域，则记录了晶体生长过程中，流体或熔体成分、温度、氧化还原条件的突然变化。图中亮区与暗区的鲜明对比，可能指示了至少两期以上的矿物生长或沉淀事件。

● 可视化“不可见”的流体通道：这是CL技术最强大的应用之一。红色网络状、脉状结构，极大概率是后期热液流体沿岩石微裂隙渗透、沉淀的痕迹。这些流体携带了不同的元素，沉淀出的矿物（如石英）具有与围岩不同的发光特征。这张图清晰地勾勒出了成矿流体的运移路径和渗透范围，这在找矿勘探中是至关重要的信息。

● 识别出偏光下无法区分的矿物：在偏光下看起来均一的区域，在CL下可能因成分微小的差异而呈现出复杂的斑驳结构。这有助于识别出不同世代的同种矿物，或是光学性质相近的不同矿物。
